案例實操丨蓄電池內阻測試及活化方法

發布時間：2025/02/28武漢市豪邁電力自動化技術有限責任公司

蓄電池內阻測試方法

某110kV變電站直流電源告警系統提示蓄電池電壓故障，為快速判斷電池狀態，使用FR-3 蓄電池內阻測試儀測量電池電壓、內阻、電池容量以及連接片的阻值進行分析判斷。

長按蓄電池內阻測試儀電源開關，打開主界面，根據需要選擇單節測量、批量測量、數據處理、系統設置等。若待測蓄電池數量較多，可選擇批量測試。

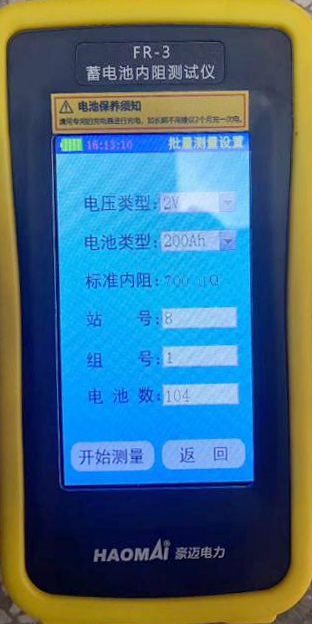

該變電站直流蓄電池1組共104節2V200Ah鉛酸蓄電池。打開參數設置界面，設置電壓為2V，電池類型200Ah，站號為工作票號，電池組號為1，電池節數為104。

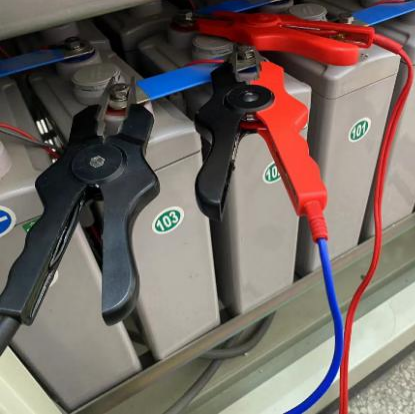

參數設置完成后開始接線。接線方式有兩種：

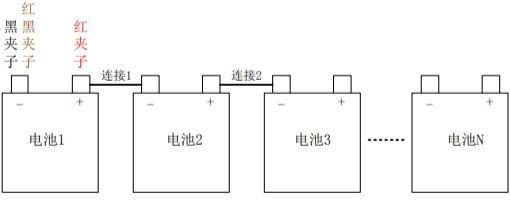

1）黑夾子接相鄰電池的正極

黑紅夾接被測電池負極，紅夾接被測電池負極。

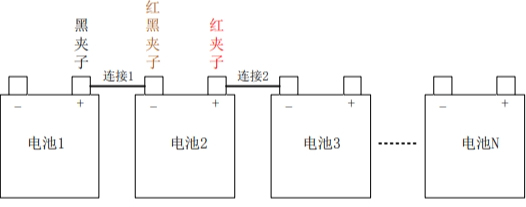

2）黑夾和黑紅夾接被測電池負極，紅夾接被測電池正極

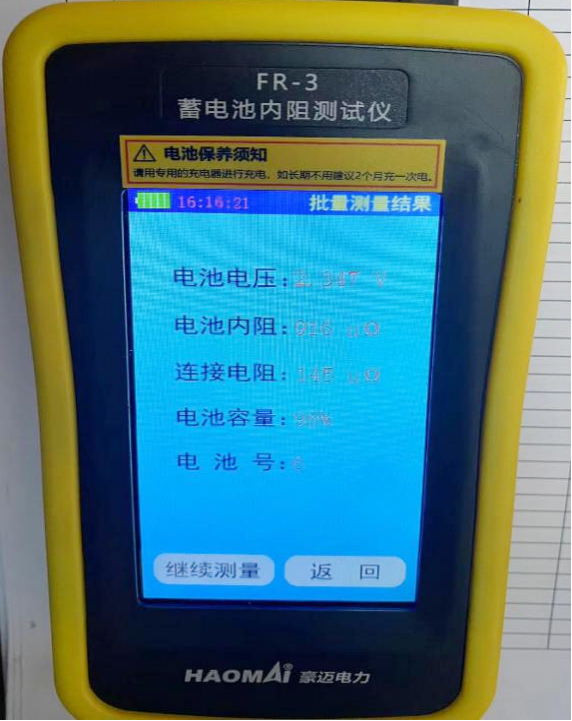

選擇其中一種接線方式接線完成后，點擊開始測試，通過測得的電壓、電阻、電池容量及連接片的阻值，判斷電池的性能和連接情況，迅速排查出是電池連接片沒擰緊，造成電路阻抗過高引發告警，立即快速處理，最大程度上減小影響。

蓄電池活化方法

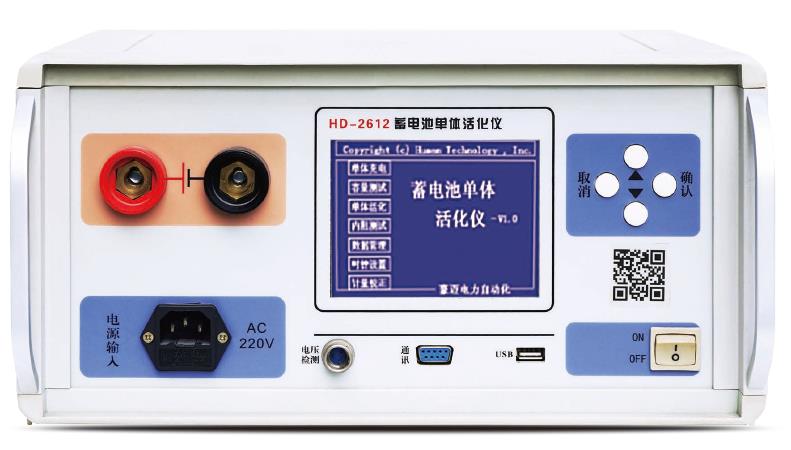

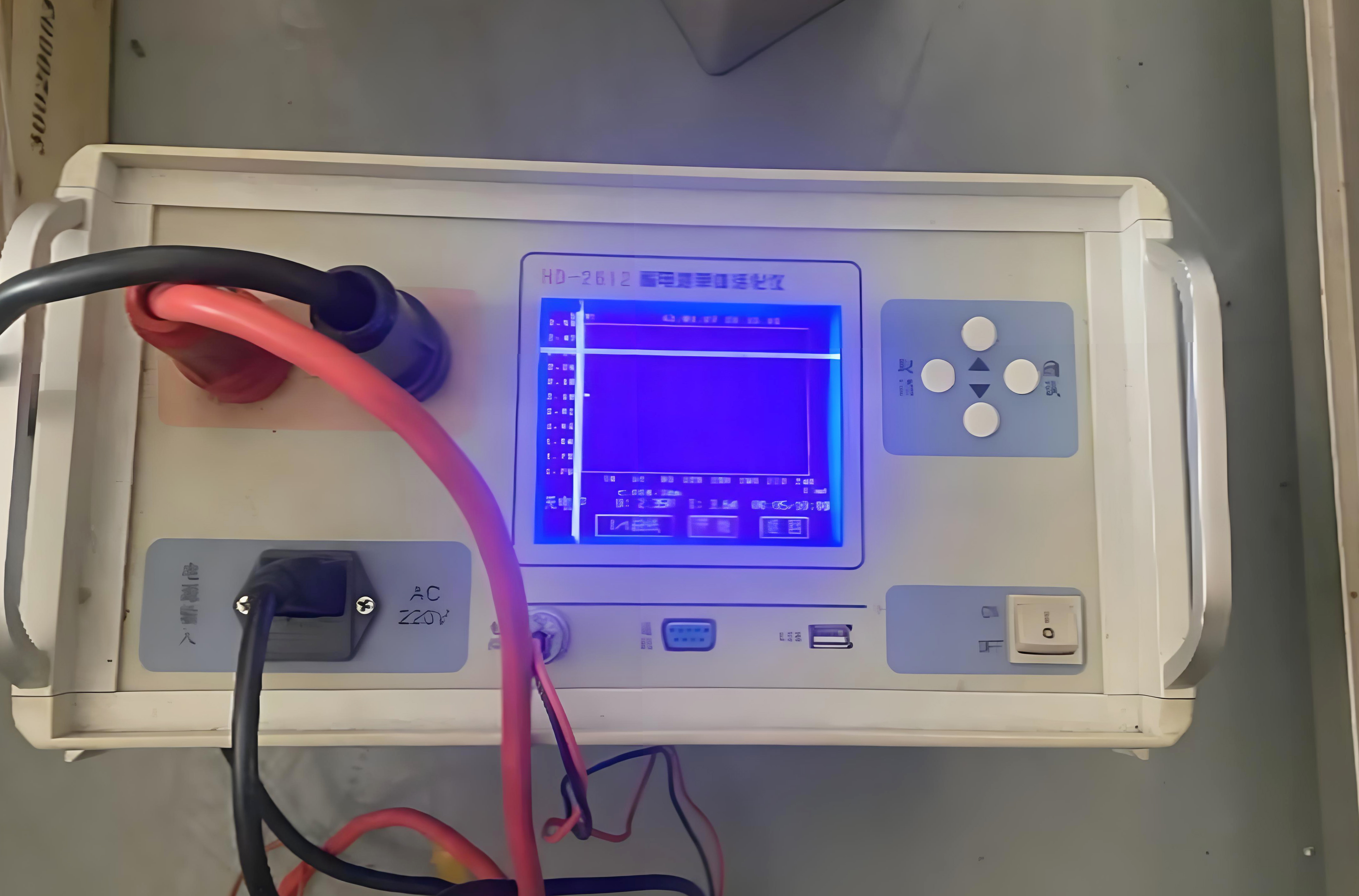

某變電站直流蓄電池組104節鉛酸蓄電池15#、16#電池容量達不到規程要求，電壓為1.95-2.00V，此次使用HD-2612 蓄電池單體活化儀進行活化。

該款蓄電池單體活化儀輕小便攜，采用大電流循環充放電技術對落后鉛酸蓄電池進行激活維護，有放電模式、充電模式、活化模式三種運行方式，能對2V、6V、12V單體電池進行充電、放電、活化，運行時實時監測充放電電壓、電流、時間，dv/dt曲線，具備活化最優化設定功能，活化效率高，每輪活化后可以測量電池內阻進行對比。

操作步驟：

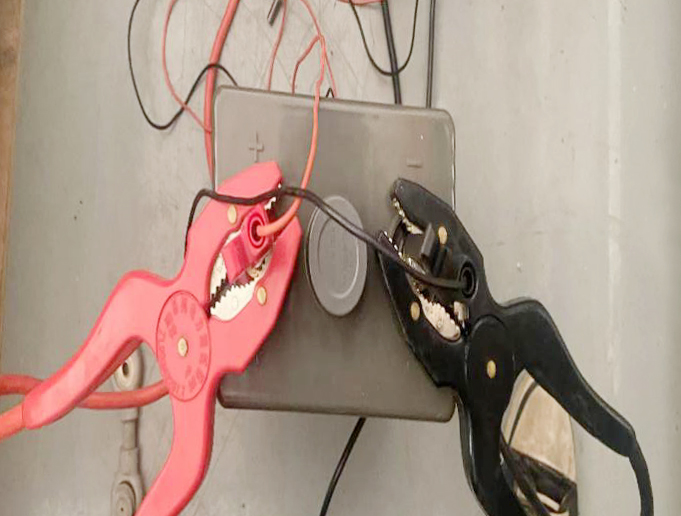

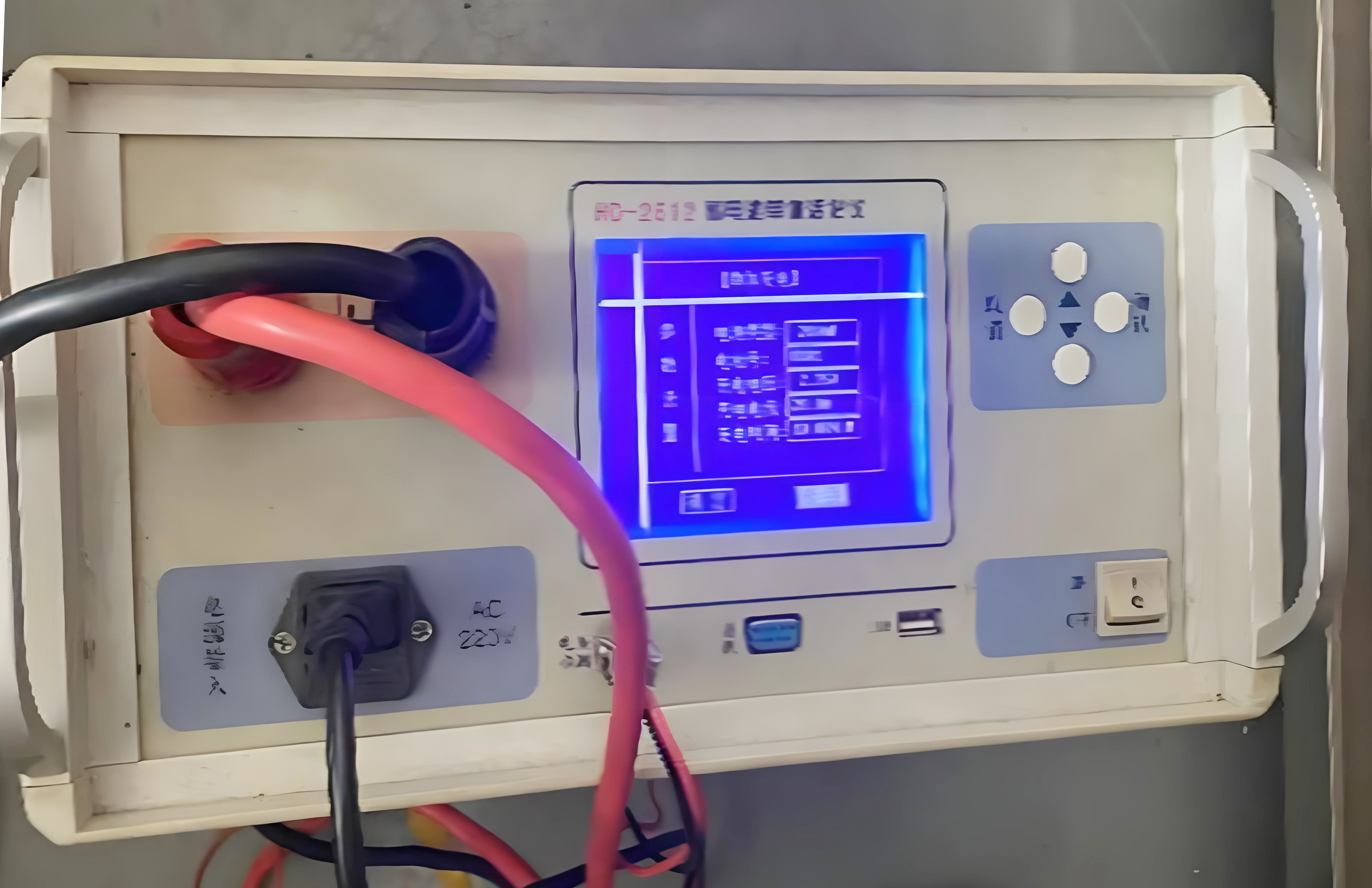

1）將待活化電池退出蓄電池組，然后對單體電池進行活化。紅色電流線夾接電池正極極柱，黑色電流線夾接電池負極。
