【配電自動化】一文看懂X時限與Y時限測試

發布時間：2021/05/11武漢市豪邁電力自動化技術有限責任公司

?X時限與Y時限是就地型饋線自動化電壓-時間型分段器的重要參數，簡單來說X時限是指合閘的時間，Y時限是指故障檢測時間。開關分位、電源側或負荷側有壓并且保持X時限，開關合閘。開關合閘之后，經過Y時限，確認合閘成功。

X時限閉鎖：電源側有壓得電合閘過程中，在X時限內電源側失壓，則產生電源側X時限閉鎖，閉鎖負荷側得電合閘。

Y時限閉鎖：對于電壓-時間型，在電源側有壓得電合閘后，Y時限內開關兩側同時失壓，則產生電源側Y時限閉鎖，閉鎖電源側得電合閘；對于電壓-電流型，在電源側有壓得電合閘后，Y時限內開關兩側同時失壓且有故障電流，則產生電源側Y時限閉鎖，閉鎖電源側得電合閘。

X時限和Y時限的區別：本側X時限閉鎖，對側得電合閘，本側Y時限閉鎖，本側得電合閘； X時限對應單側失壓，Y時限對應兩側失壓； X時限是在得電合閘過程中，Y時限是在得電合閘后。

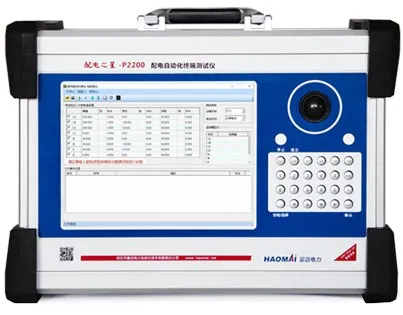

△ 配電之星-P2200 配電自動化終端測試儀

以配電之星-P2200 配電自動化終端測試儀為例，使用測試儀加量并模擬主站操作，介紹X時限閉鎖和Y時限閉鎖的測試方法。（實際應用中一般X時限整定為7s，Y時限整定為5s）

1、試驗接線

配電之星-P2200 配電自動化終端測試儀A相電壓作為FTU的電源側電壓，C相電壓作為FTU的負荷側電壓。對于供采一體的FTU接線需注意試驗前務必將蓄電池充滿電。

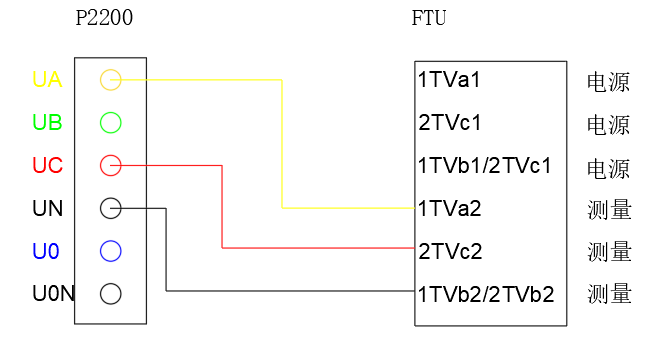

△ 供采一體FTU接線

對于供采分離的FTU接線需注意要用市電給FTU供電。

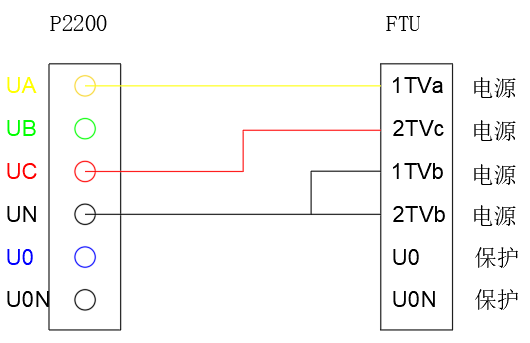

△ 供采分離FTU接線

2、試驗方法

試驗前將配電之星-P2200 模擬主站調通，通過“性能試驗”模塊給FTU加量進行三遙檢查，確保接線與虛擬主站均正常。

Y時限正向閉鎖校驗：

通過“功能試驗”模塊進行狀態序列設置。首先確保開關在分位，無閉鎖。預期輸出：開關在分位，電源側施加工作電壓，終端X計時結束后，啟動合閘，開關由分位到合位；合閘后Y計時時間內電源側失壓，開關啟動分閘，開關由合位到分位；電源側重新來電，終端X計時結束后，開關不合閘，同時查看終端正向閉鎖信號是否上送。

1）測試步驟：

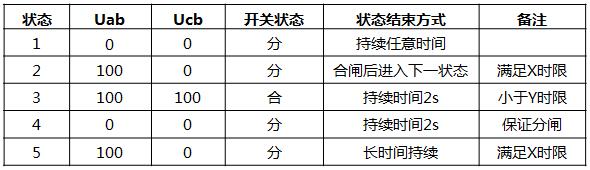

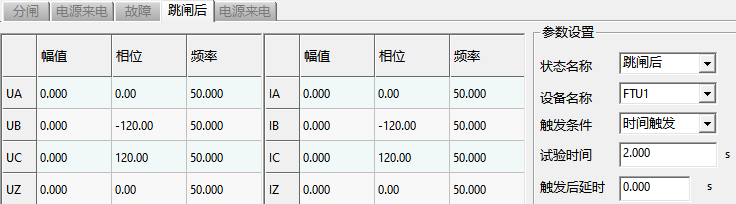

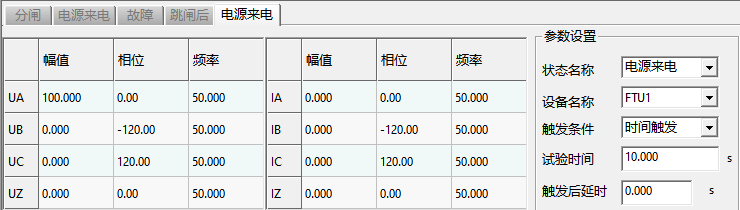

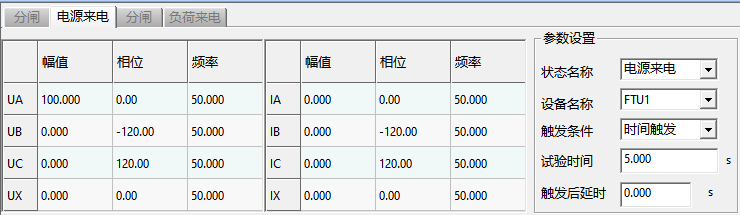

2）狀態序列設置：

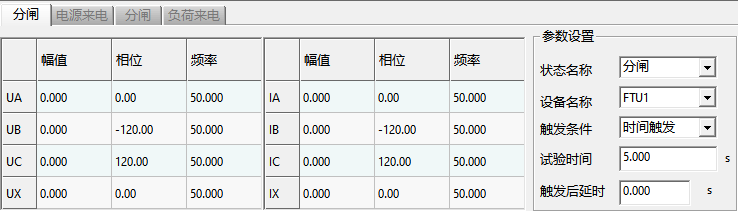

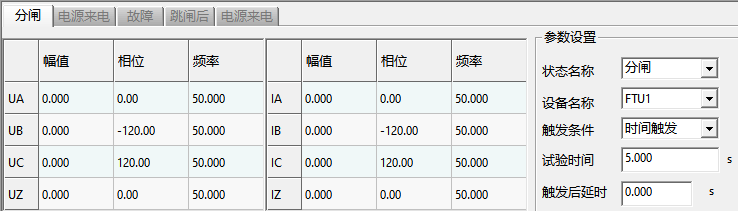

狀態一：

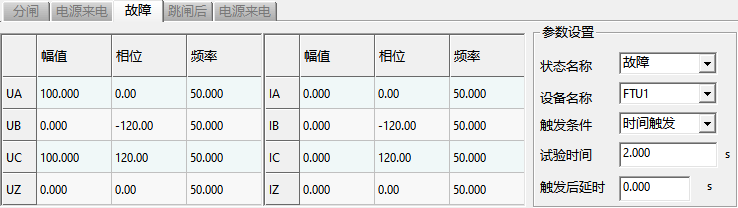

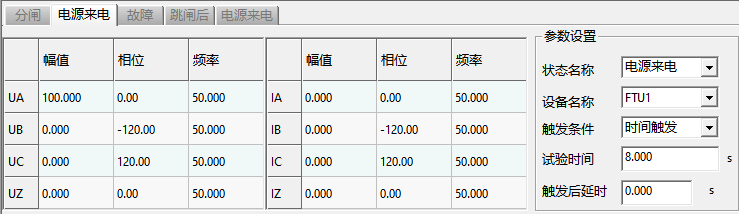

狀態二：

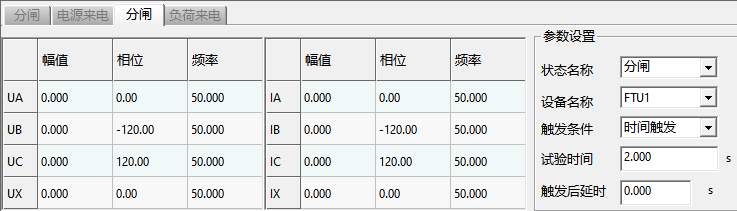

狀態三：

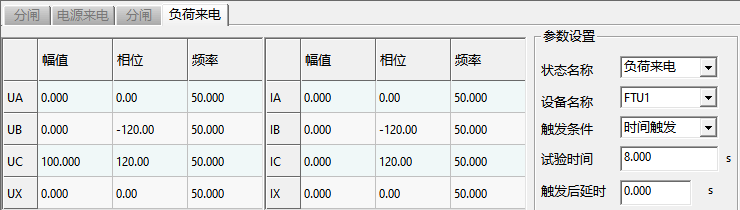

狀態四：

狀態五：

3）試驗結論：

狀態序列設置完成后開始試驗，觀察開關狀態，出現先合閘再跳閘狀態變化，同時配電之星-P2200 模擬主站收到一個負荷側正向閉鎖的SOE信息。

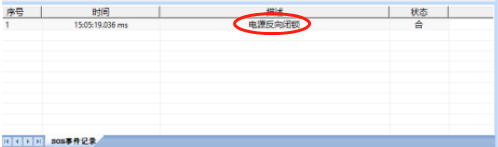

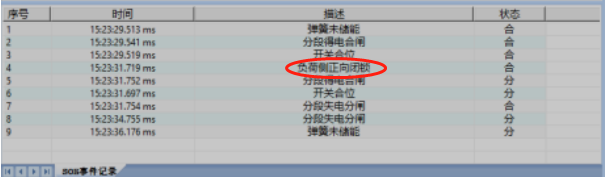

△ Y時限正向閉鎖報文信息

X時限反向閉鎖校驗：

配電之星-P2200 “功能試驗”模塊進行狀態序列設置。首先確保開關在分位，電源側施加工作電壓終端在X計時時間內，電源側失壓開關繼續保持分位；開關反向施加工作電壓，X計時結束后開關不合閘；查看終端反向閉鎖信號是否上送。

1）測試步驟：

狀態	Uab	Ucb	開關狀態	狀態結束方式	備注
1	0	0	分	持續任意時間
2	100	0	分	持續時間5s	不滿足X時限
3	0	0	分	持續時間2s	保證分閘
4	0	100	分	長時間持續	滿足X時限
