?配電自動化是提高供電可靠性的重要手段，當配電網故障發生后，配電自動化主站根據配電自動化上報的故障信息進行故障定位、自動隔離和恢復健全區域供電。 以往配電自動化故障處理缺乏有效的測試手段，只能在長期運行中等待故障發生后進行檢驗，不利于故障的及時發現和處理。 在運行故障 發生前，通過配電網集中型饋線自動化模擬故障試驗，能夠提前發現設備隱患，將缺陷扼殺在萌芽狀態，將配電網運維檢修的“被動挨打”變?yōu)?ldquo;主動出擊”，實現故障前預防、故障中控制和故障后優化，最大限度減少用戶停電時間。

在不停電的狀態下，通過FA虛擬終端軟件虛擬一臺終端，并接入主站的前置交換機，利用軟件模擬故障功能觸發事故信號、變電站出線開關分閘信號，以啟動配電網自動化系統饋線自動化功能。 在現場DTU/FTU/TTU裝置上模擬過流、接地、相間短路等故障，配電自動化主站系統采集相關動作信號后，根據采集的數據自動判斷故障區域，給出故障隔離和供電恢復策略。 調度根據策略下發遙控指令對線路開關(由模擬斷路器代替真實開關)進行操作，運檢工作人員判斷主站提供的策略以及故障處理過程是否正確。

測試準備:

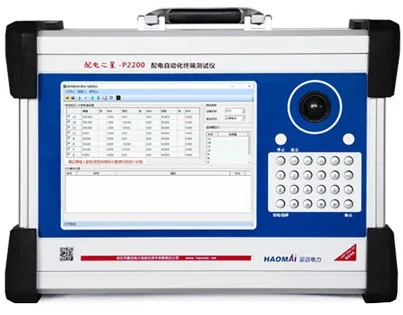

測試儀器： 配電之星P2200 配電自動化終端測試儀三臺、WDS-3 配電開關模擬試驗盒三臺、FA虛擬終端軟件。

做好安全措施及現場人員分工，確認被測線路的實際運行方式與主站系統接線圖一致、主站系統的環網圖拓?fù)潢P(guān)系正常、被測線路DTU、FTU通信正常、配電自動化終端與配電開關模擬試驗盒接線正確。

試驗操作：

某環網柜負荷側（分1）故障：

1）用配電開關模擬試驗盒代替環網柜分1開關，接線連接至終端裝置DTU。

2）DTU內端子接線：

將配電自動化終端測試儀故障電流輸出加到環網柜DTU內主1、分1開關電流端子側，并接線連接至終端裝置DTU。

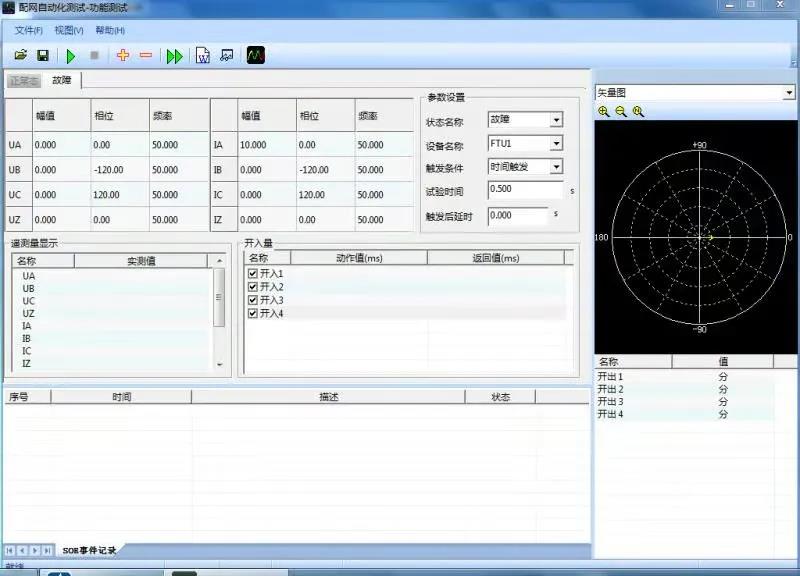

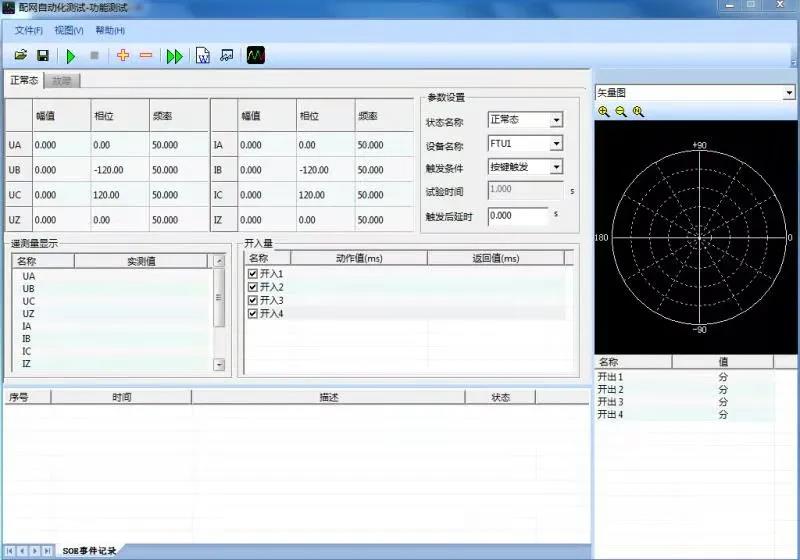

△ 性能測試界面

3）與主站廠家或供電局工作人員確定DA斷路器執行模式為交互執行，DA斷路器運行方式為在線。

4）使用配電自動化終端測試儀對環網柜DTU內主1、分1開關電流端子側注入故障電流，用FA虛擬終端測試系統模擬出線開關跳閘和出線開關故障電流。

5）根據告警窗提示，核查主站系統采集故障信號是否完整并及時，故障分析后彈出的故障隔離策略是否正確。

6）自動化或調度工作人員按照主站系統彈出的故障隔離策略下發遙控指令，進行故障隔離和供電恢復處理，同時主站人員與終端現場人員確認現場開關分合情況是否與主站系統開關變位一致。

測試結果：

故障隔離方案： 斷開環網柜分1開關。

恢復供電方案： 合上出線開關恢復上游供電。

此次試驗驗證了配電網自動化主站系統的信號接收情況和饋線故障處理功能等指標是達到設計要求，將進一步提高配電網自動化系統故障處理功能實用化水平及供電可靠性。
